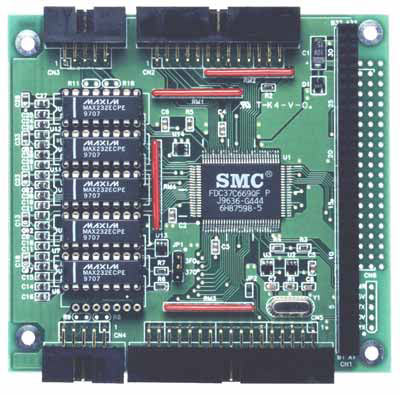

HT3010
マルチ I/O
3モードフロッピーディスクドライブ対応
PC/ATシステムアーキテクチャにコンパチブルな765互換コマンドのFDCを搭載。DENSEL信号と挿入メディア検出で回転数を切り替える3モードディスクドライブを使用すれば720K/1.44MBに加えて1.2MBにも対応できます。(HT1010はBIOSやDOSレベルで1024bytes/sectorの1.2MBフォーマットをサポートしています。)
RS232C/422/485対応
2チャンネルのシリアルポートはチャンネル毎にRS232CまたはRS485(RS422)レベルで使用できます。コマンドは16C550互換で16バイトFIFOが使用できます。
高電圧ESD保護ドライバ搭載
シリアルドライバ素子搭載モデルには、±15KVヒューマンモデルESD保護のデバイスを採用。システムの信頼性を高めます。またドライバ素子にはすべてソケットを使用していますので、万一損傷をうけた場合でも交換が容易です。
シリアル・パラレルポートの増設用に最適
ポートアドレスはソフトウェア設定可能なため、COMポート、LPTポートの増設用に最適です。設定用レジスタアドレスは3F0Hまたは370Hがジャンパで選択できますので、ひとつのシステムに本モジュールが２枚接続できます。
製品ラインアップ
| HT3010-P23 | FDC,パラレル,Serial (RS232C×2) RoHS準拠 |
|---|---|
| HT3010-P24 | FDC,パラレル,Serial (RS232C×1,RS485×1) RoHS準拠 |
| HT3010-P44 | FDC,パラレル,Serial (RS485×2) RoHS準拠 |
| HT3010-U00 | FDC,パラレル,Serial×2 (シリアルドライバ素子無) RoHS準拠 |
仕様
| FDC | 765Bコマンド互換 2モード/3モードドライブ2台接続可能 |
|---|---|
| 推奨ドライブ：アルプス電気DF354N | |
| シリアルポート | 2チャンネル(16C550コマンド互換) ボーレート115.2kbps max. (MAX232E使用時) ボーレート230.4kbps max. (MAX489E使用時) MIDI転送レート(31.25kbps)対応可能 |
| RS232Cドライバ素子 | MAX232ECPE (HT3010-P23,P24モデルに搭載) |
| RS485/422ドライバ素子 | MAX489ECPD (HT3010-P24,P44モデルに搭載) |
| パラレルポート | 1チャンネル(PC/AT標準パラレルポート互換) EPP/ECPモード対応可能 |
| 基板外形サイズ | 90.2×95.9mm(突起部含まず) |
| 電源電圧 | DC5V±10% |
| 消費電流 | 25mA(-U00,-P44)/ 50mA(-P23)/ 40mA(-P24) (ただし周辺回路無接続時のTyp.値) |
| 動作温度範囲 | 0～+70℃ |
